A 系列高速高精密五軸機型
所屬分類：
廣東寶烽數控系列
概要描述：
● A軸DDR力矩電機雙驅,C軸DDR力矩電機直驅 ● FC30高強度鑄鐵材料+龍門式結構設計,為五軸 加工所需高精度、高動態性提供堅實保證。
關鍵詞：
電話：
郵箱：
產品描述

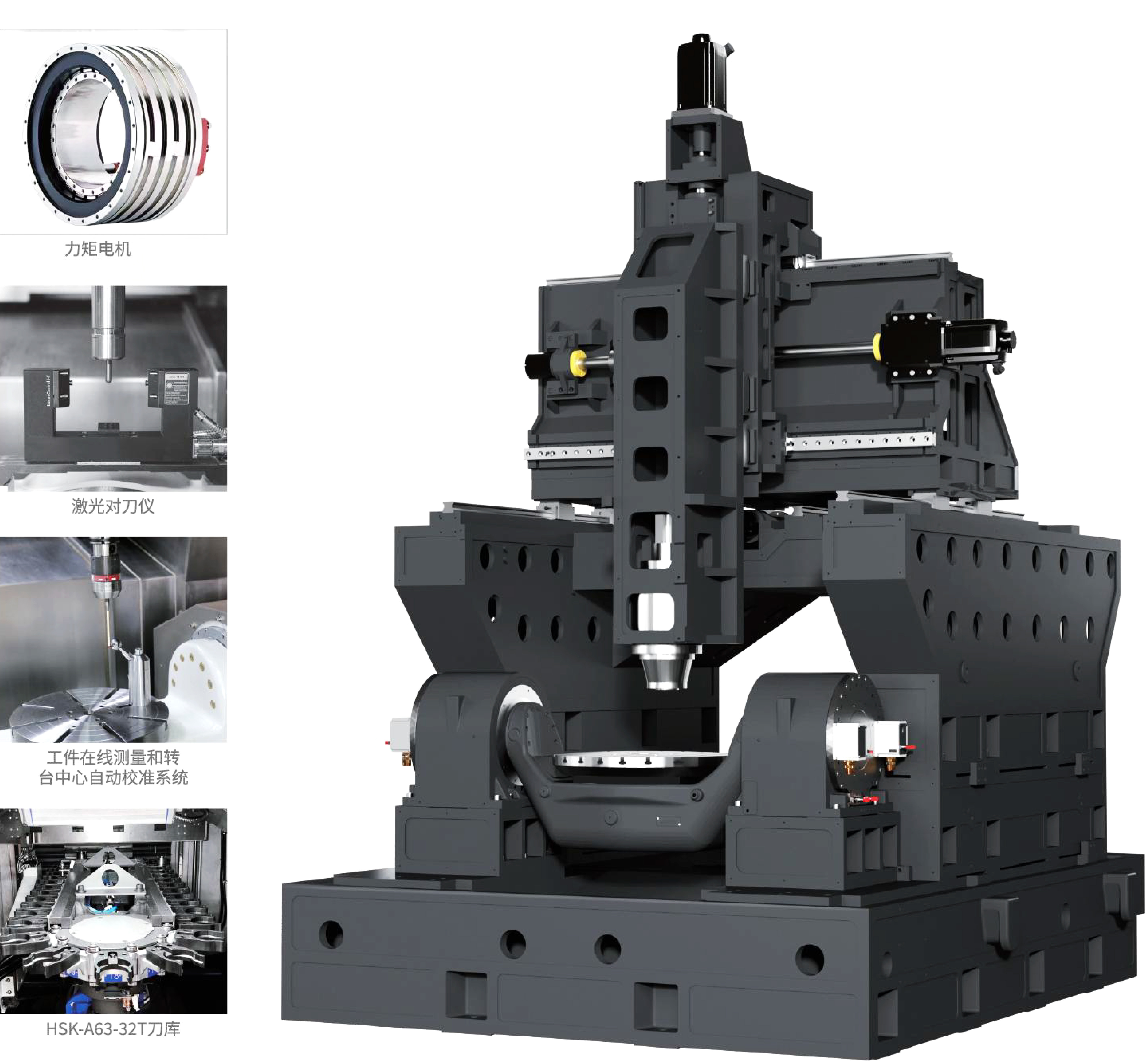

A 系列高速高精密五軸機型
機械特點

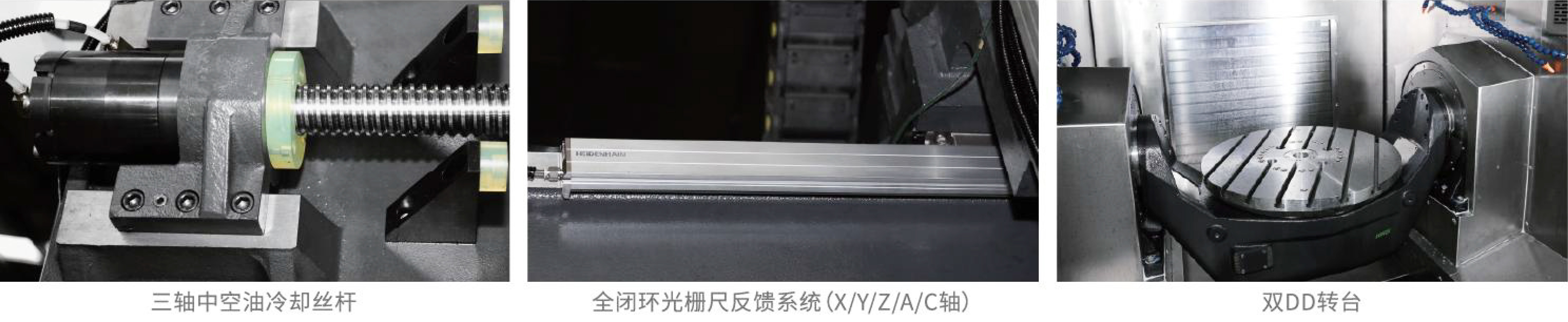

● A軸DDR力矩電機雙驅,C軸DDR力矩電機直驅
● FC30高強度鑄鐵材料+龍門式結構設計,為五軸 加工所需高精度、高動態性提供堅實保證。
| 規格 | 單位 | BF-500A5 | BF-630A5 | BF-800A5 |
| X軸行程 | mm | 600 | 900 | 1100 |
| Y軸行程 | mm | 1050 | 1300 | |
| Z軸行程 | mm | 500 | 700 | |
| A/B軸回轉角度 | -120--40° | -120--120° | ||
| C軸回轉角度 | 0--360° | |||
| 主軸鼻端至工作臺距離 | mm | 150-650 | 120-820 | |
| 工件最大回轉直徑 | 600 | 800 | 1000 | |
| 工作臺面至A/B軸旋轉中心距離 | 0 | 60 | 100 | |
| 工作臺盤面直徑 | mm | Φ500mm | Φ630mm | Φ800mm |
| 工作臺承重(水平) |
kg |
350 | 850 | |
| T 型槽寬 | 12H8 | 14H8 | ||
| 基準孔徑 | Φ50H7 | Φ50H8 | ||
| 機械重量 | kg | 9500 | 17000 | 19000 |
